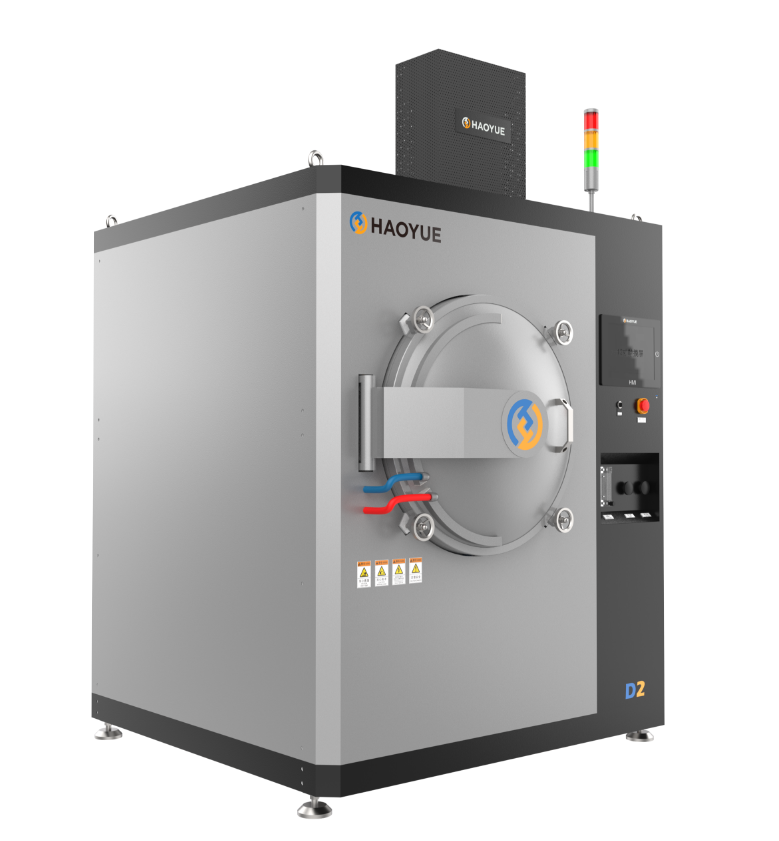

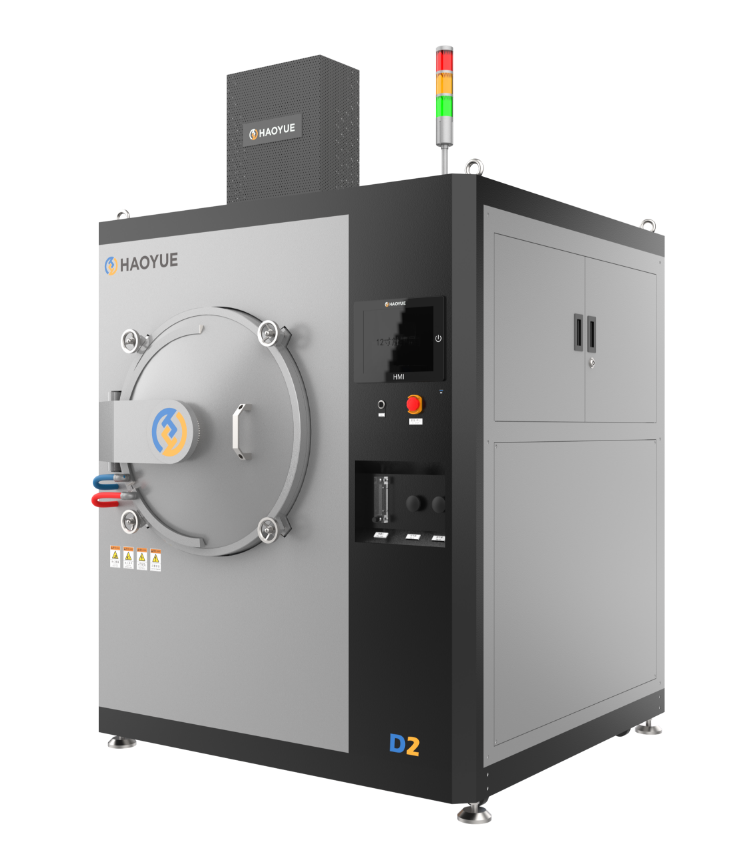

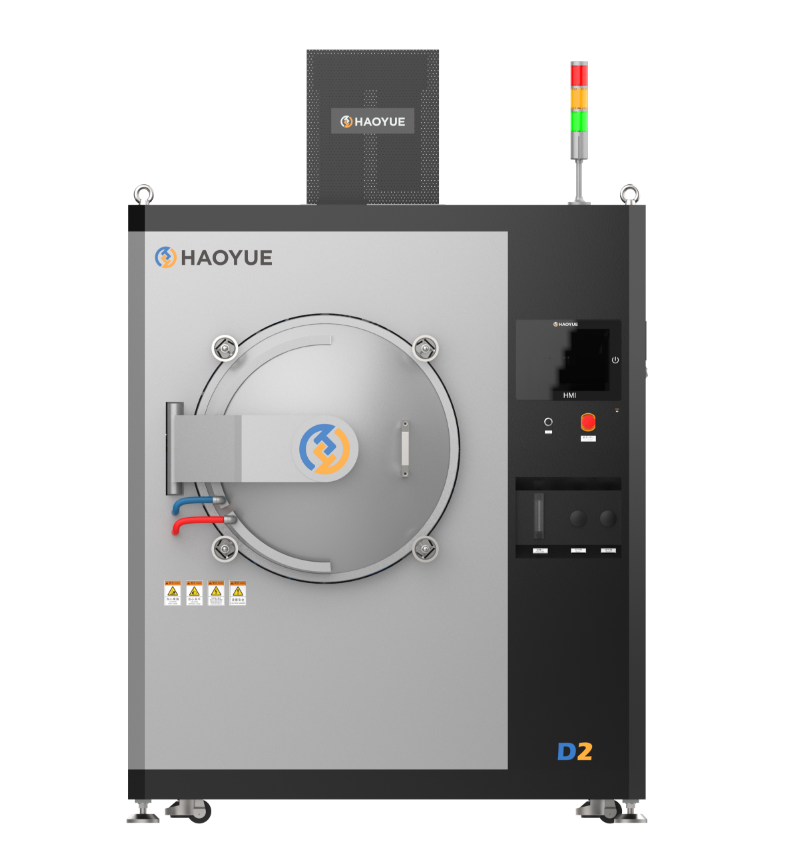

簡要描述：真空擴散焊爐是在真空（或其它氣氛）條件下將材料內原子擴散焊成型的成套設備，主要采用鉬帶電阻加熱，擴散焊焊接應用廣泛，可以完成不同種類金屬材料與金屬材料之間的擴散焊接、也可以完成不同種類金屬材料與陶瓷類材料、非金屬類材料之間的擴散焊接。
更新日期：2024-12-17訪 問 量：540擴散焊是指將工件在高溫下加壓，但不產生可見變形和相對移動的固態焊方法。擴散焊特別適合異種金屬材料、耐熱合金和陶瓷、金屬間化合物、復合材料等新材料的接合，尤其是對熔焊方法難以焊接的材料，擴散焊具有明顯的優勢，日益引起人們的重視。
2.設備特點
1) 采用臥式、側開門結構：裝、卸模具精度高，操作方便；
2) 升溫快：升溫速率1~10℃/分鐘；
3) 溫度均勻性好：平均溫度均勻性為±3℃（5點測溫，恒溫區1000℃保溫1h后檢測）；
4) 壓力精度高：采用伺服電動缸控制系統，壓力精度為±1‰；
5) 采用單溫區控制：預留兩個測溫孔，以便高溫監測使用；
6) 安全性能好：采用HMI+PLC+PID壓力傳感控制，安全可靠；
7) 密封性能好：動態壓頭均采用波紋管密封，確保不漏氣。
|
編號 |
D2MO14 |
|
產品型號 |
VHDmo-20/20/30-1400 |
|
最高設計溫度（ ℃ ） |
1400 |
|
加熱元件 |
高純鉬帶 |
|
加熱功率（kW） |
40 |
|
壓頭材質 |
TZM合金 |
|
測溫元件 |
鎢錸熱電偶 |
|
升溫速率 |
1~10℃/min |
|
溫度均勻性 |
±3℃（5點測溫，恒溫區1000℃保溫1h后檢測） |
|
爐膛尺寸（ mm ） |
200x200x300（WxHxD） |
|
壓頭行程 |
100mm |
|
壓頭開放高度 |
160mm |
|
樣品尺寸（ mm ） |
160x160x180（LxHxD） |
|
壓力（噸） |
5 |
|
加壓方式 |
上加壓，由上往下加壓 |
|
可充氣氛 |
氮氣/氬氣一路氣氛 |
|
冷態極限真空度（ Pa ） |
6.7x10-3Pa（空爐、冷態、經凈化） |
|
設備外形尺寸 |
1425mm（L）X1550mm（W）X1850mm（H） |
